柴油发电机组电流表作用、分类及工作原理详解

柴油发电机组电流表作为关键部件，是每台机组都必须配置的部件。电流表指示蓄电池放电或充电电流的大小，并可观察发电机和调节器是否有故障。电流表的一端接蓄电池，另一端接发电机的调节器及用电设备。电流表的结构形式有固定永久磁铁电磁式和活动永久磁铁电磁式等。电流表对于发电机组而言有着重要的作用，因此必威中文官网电话电力发电机厂家小编为您介绍下发电机组电流表类型、电流表结构以及其工作原理。

一、固定永久磁铁电磁式电流表

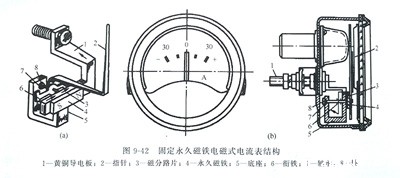

固定永久磁铁电磁式电流表用于30A以下的电流测量，其结构如图所示。黄铜导电板1用两个螺钉（兼作蓄电池和调节器的接线柱）固定在绝缘底板上。永久磁铁4装在黄铜导电板的底部，在它们之间装有磁分路片3。轴8装在底座5的轴承7中，铝质的指针2软钢片的衔铁6和轴固成一体，可在轴承中摆动。

黄铜导电板有电流通过时，在黄铜导电板周围产生电磁场，使衔铁转动，永久磁铁4也产生一个磁场阻止衔铁转动。当流过黄铜导板的电流变化时，电磁场强度也产生变化，而永久磁铁产生的磁场强度不变。流过黄铜导电板的电流越大，电磁场强度越强，衔铁带动指针摆动的角度越大。反之，摆动的角度越小。没有电流流过黄铜导电板时，衔铁在永久磁铁磁场力的作用下，与永久磁铁成直线位置指针处于初始零点位置不动。如果流过黄铜导电板的电流方向相反，则指针转动方向即相反。

二、活动永久磁铁电流表

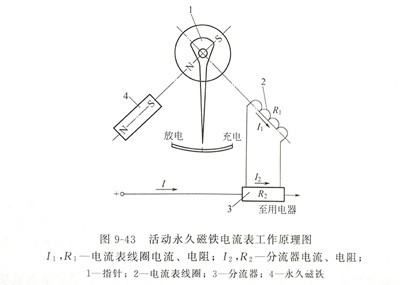

活动永久磁铁电流表用于大功率马达启动系统的内燃机装置上。电流表的工作原理如图所示。来自蓄电池的电流I分成两路一路是分流器3中的电流I2；一路是电流表线圈2中的电流I1。永久磁铁4安装在固定不动的电流表线圈2的内部，永久磁铁4和指针1固定在轴上，组成了绕轴旋转的部件。电流表线圈产生的磁力和永久磁铁产生的磁力作用相反，推动永久磁铁和指针旋转，指针的转角与电流成正比。
