同步发电机励磁系统结构组成及基本原理图解

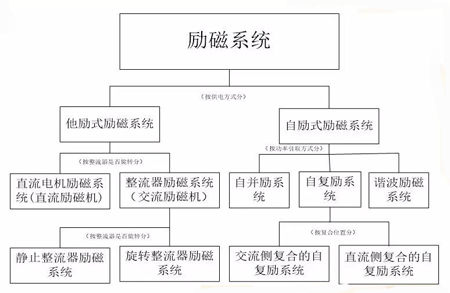

发电机励磁系统有哪些分类呢？它主要是由他励式励磁系统和自励式励磁系统两大类组合而成。他励式励磁系统又可以分为直流电机励磁系统和整流器励磁系统；自励式励磁系统可分为自并利系统、自复励系统还有谐波励磁系统。其中还有更详细的分类不一一列举，具体可以参考以下示例图：

一、同步发电机励磁系统基本原理

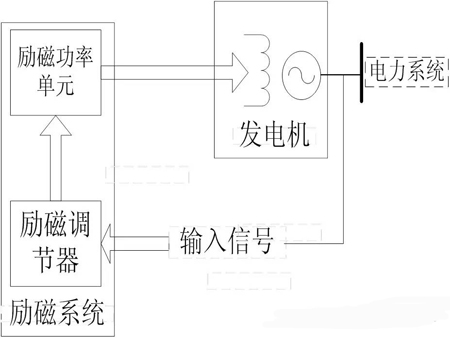

关于同步发电机基本原理组成如以下图展示，包含有励磁功率单元及励磁调节器等等。其主要原理是依靠电磁相互作用，导体切割磁力线感应电动势 ，感应电动势由励磁和调速共同控制。其两个基本控制是励磁和调速，频率、电能质量通过电压、相位和波形来衡量，其中频率由调速控制，电压由励磁控制。

二、同步发电机励磁系统的组成：

它主要由功率单元和励磁调节器两大部分组成。其中励磁功率单元是指向同步发电机转子绕组提供直流励磁电流的励磁电源部分，而励磁调节器则是根据控制要求的输入信号和给定的调节准则控制励磁功率单元输出的装置。由励磁调节器、励磁功率单元和发电机本身一起组成的整个系统称为励磁系统控制系统。励磁系统对电力系统及发电机本身的安全稳定运行有很大的影响，是发电机组的重要组成部分。

三、同步发电机励磁系统的主要作用有：

1）以发电机负荷变化为依据，通过调节励磁电流大小，来维持机端电压为额定值；

2）控制并联机组间无功功率的分配；

3）提高并列运行同步发电机的稳定性；

4）励磁系统可以通过灭磁，来减小故障损失程度；

5）根据运行标准，可以对发电机实行最大及最小励磁进行限制。
