柴油发电机组机房标准安装设计图

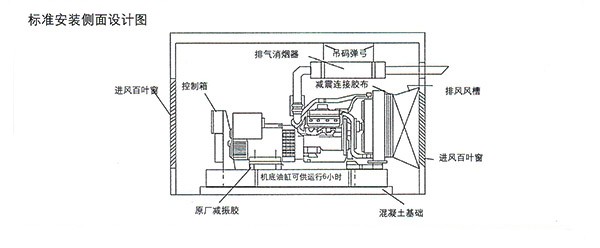

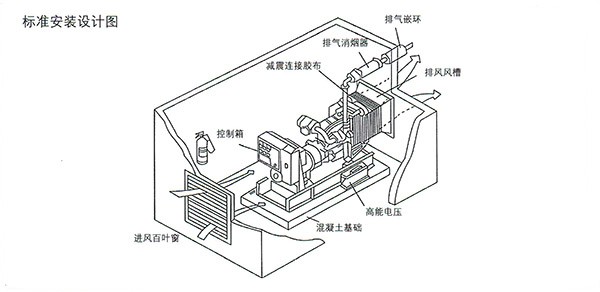

柴油发电机组的组成是一个复杂的系统，其中就包含有底座、柴油发动机、控制器等，每一个部分都是非常精密的，因此它的安装也变得十分谨慎。发电机组的安装需要有一个独立的机房，在安装前，专业的发电机组供应商都会给大家专业的机房安装设计，下图为提供的发电机组标准安装示意图：

一、柴油发电机安装设计需求：

1、机房大小格局根据机组功率大小而定。

2、发电机组的正常运行需要空气流通顺畅，因此机房必须具有排风口和进风口。

3、发电机组运行时产生的废气温度很高，排烟通畅是机组正常运行的重要保障。

4、发电机组的基础可根据实际机房地面情况确定修建是否。

5、排风口和进风口的面积大小根据机组功率大小而定。

二、发电机安装布置图

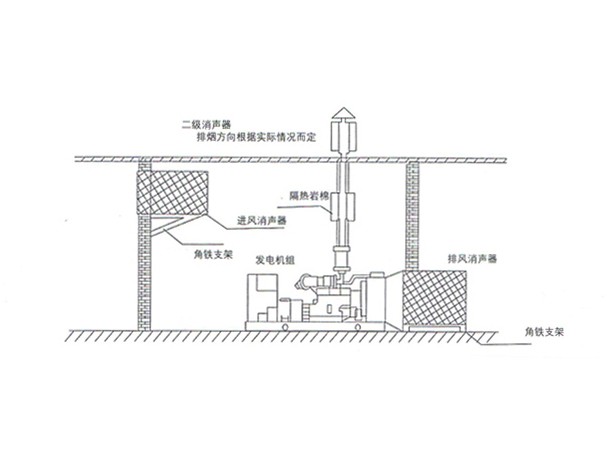

在柴油发电机组运行时会产生105-115分贝的噪音，若要排除噪音干扰，在发电机组机房的安装布置中，就需要设计施工机房噪音工程。电力发电机厂家提供的专业设计示意图，分为A、B两种方案：

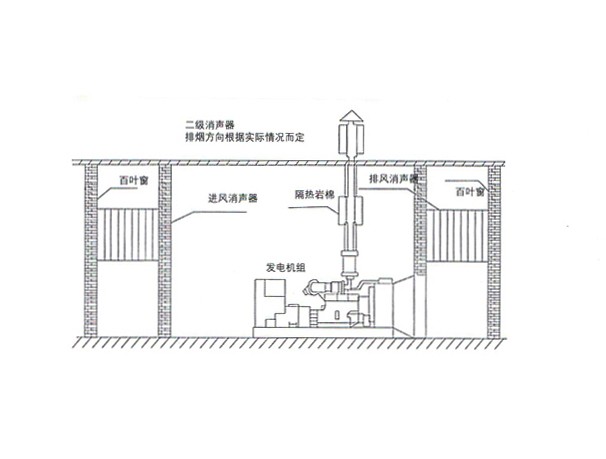

该机房的进风系统和排风系统均设有隔音墙，此类机房的消音效果极佳，而且消音工程费最低，进行新机房设计制造，尽可能选择A型机房。
